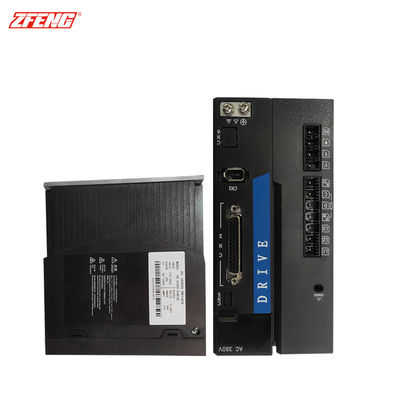

ZF-D200 serisi Tekstil Makineleri Servo Sürüş Sistemleri

Tekstil makinelerinin servo sistemi, modern tekstil endüstrisinde verimli ve hassas bir üretim elde etmek için temel teknolojilerden biridir.Servo motorların işbirliği ile tekstil makinelerinin hareketinin yüksek hassasiyetli kontrolünü elde eder, sürücüler, denetleyici ve geri bildirim cihazları.

1Temel bileşenler

• Servo motor: Yüksek hıza, yüksek tork yoğunluğuna ve hızlı tepki özelliklerine sahip, kalıcı mıknatıslı senkroniz motorlar veya asinkron motorlar,Tekstil makinelerinin yüksek hızlı ve yüksek hassas hareket gereksinimlerine uyarlanabilir.
  Sürücü: Kontrol sinyallerini motor tahrik sinyallerine dönüştürmekten sorumludur, üç kontrol modunu destekler: konum, hız ve tork,ve aşırı yük koruması ve hata teşhisi gibi işlevlere sahiptir.
  Kontrolör: PLC veya özel hareket kontrol çiplerine dayanarak, çok eksenli işbirlikçi kontrol, yörüngesi planlaması ve süreç parametresi ayarlamalarını gerçekleştirir ve alan otobüsü iletişimini destekler (EtherCAT gibi),Açılabilir).
  Geri bildirim cihazı: Motor pozisyonu ve hız bilgileri hakkında gerçek zamanlı geri bildirim sağlamak için kodlayıcılar (fotoelektrik kodlayıcılar, manyetik kodlayıcılar gibi) veya döner transformatörler kullanarak kapalı döngü kontrolü oluşturur.

2. Ana Özellikler

• Yüksek hassasiyetli kontrol:Kapalı döngü geri bildirimleri ve gelişmiş kontrol algoritmaları sayesinde ± 0,01 mm konum doğruluğu ve ± 1 rpm hız doğruluğu elde edilir.Kumaş gerginliği ve kumaş yoğunluğu gibi parametreler için tekstil makinelerinin katı gereksinimlerini karşılayan.
  Hızlı dinamik yanıt: Servo sisteminin yanıt süresi genellikle 5 ms'den azdır ve bu da motor hızını ve torkunu hızlı bir şekilde ayarlayabilir.ve tekstil teknolojisinde sık başlama durma ve hızlanma/dayanma gereksinimlerine uyum sağlar.
  Enerji tasarrufu ve verimlilik: Vektör kontrolü ve zayıf manyetik kontrol teknolojisini benimseyerek, motor verimliliği% 95'in üzerinde ulaşabilir ve enerji tüketimini önemli ölçüde azaltabilir.
  Güvenilir: Tekstil atölyelerinde yüksek sıcaklık, yüksek nem ve tozlu ortamlar için uygun IP54 veya daha yüksek bir koruma seviyesine sahip;Sürücü, aşırı voltaj gibi yerleşik koruma işlevlerine sahiptir., düşük voltaj, aşırı akım ve aşırı ısınma.

3Uygulamalar

• Dönüştürme ekipmanları
  İplik makinesi: iplik yoğunluğunun hassas kontrolü, bir servo sistemi aracılığıyla spindle hızını ve rulo çekimini kontrol ederek elde edilir.
  Çizim makinesi: Basınç silindirini ve döngü çubuğunu çalıştırmak için servo motorlar kullanılarak, pamuk şeritinin tekilliğini ve ağırlık sapmasını optimize eder.
  Dokuma ekipmanları
  Rapier dokuma: Servo sistemi, kumaş dokuma yoğunluğunun ve dokuma verimliliğinin doğruluğunu artırmak için kurşunun yerleştirilmesi rapisi ve çarpma besleme mekanizmasını çalıştırır.
  Jet dokuma: Ana nozel ve yardımcı nozelin hava basıncını servo kontrol ederek, yüksek hızlı ve düşük enerjili dokuma elde edilir.
  Baskı ve boyama ekipmanları
  Boyanma makinesi: Servo sistemi, boyanma tekilliğini ve renk dayanıklılığını sağlamak için boya dolaşım pompasını ve kumaş aktarım rulolarını kontrol eder.
  Kalıplama makinesi: Fırın hava kapısını ve rulo basıncını çalıştırmak için servomotorlar kullanır, kumaş boyutu istikrarını ve el hissini optimize eder.
  Dikiş makineleri
  Dairesel örgü makinesi: Servo sistemi örgü kumaşlarının yoğunluğunu ve desen doğruluğunu artırmak için iğne üçgenini ve iplik besleme mekanizmasını kontrol eder.
  Warp örgü makinesi: Karma ve jacquard aygıtını servo motorlar aracılığıyla karmaşık desenlerin yüksek hızlı dokuma işlemine ulaşmak için yönlendirir.
